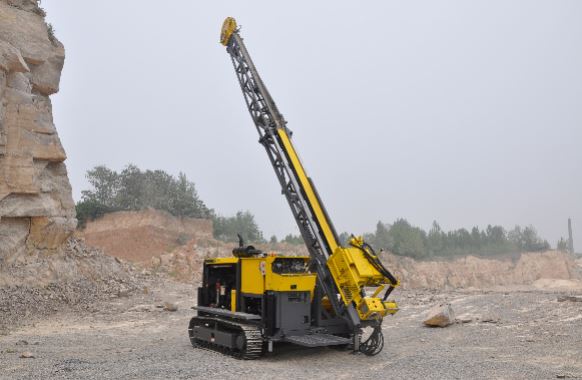

Máy khoan lõi kim cương bề mặt SX16 NQ 1250m

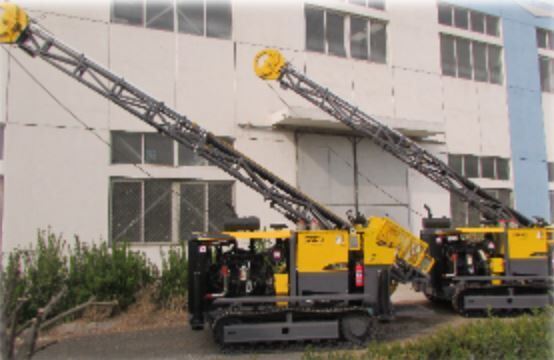

Máy khoan lõi kim cương bề mặt SX16

Giàn khoan lõi-Surface SX16 được thiết kế cho nhiều hoạt động khoan khác nhau với hệ thống cấp liệu trực tiếp có-cốc dài, động cơ T3 có lượng khí thải thấp-và tời chính mạnh mẽ. Đây được coi là một trong những máy khoan lỗ sâu-hiệu quả nhất trong phân khúc mang lại-năng suất và độ tin cậy tiêu chuẩn cao.

Năng lực đã được chứng minh đến từ bộ nguồn và hệ thống thủy lực được nâng cấp, cũng như các thiết bị nâng và kết cấu cơ khí.

Cần đổ, kích thủy lực cân bằng và cột có thể gập lại giúp cho SX16 được thiết lập nhanh chóng. Đường ray bánh xích điều khiển vô tuyến tùy chọn cho phép máy khoan di chuyển dễ dàng trên công trường và giữ cho người vận hành ở khoảng cách an toàn. Các tấm bảo vệ an toàn tiêu chuẩn và nút E{3}}dừng giúp người dùng giàn khoan-thân thiện và an toàn khi vận hành.

Đặc trưng

· Cột nâng -- tạo ra một sàn làm việc ổn định và giảm đáng kể chiều cao làm việc.

· Cột kính thiên văn mới -- Dễ dàng thiết lập và có khả năng kéo thanh 6m trong khi có kích thước nhỏ gọn để vận chuyển.

· Kích nâng thủy lực và xi lanh nâng cột -- giúp lắp đặt giàn khoan dễ dàng.

· Bộ mâm cặp và bộ phận xoay Christensen có nguồn gốc từ Canada- -- mang lại kỳ vọng cao về hiệu suất và độ tin cậy.

· Giá đỡ thanh thủy lực - cung cấp khả năng kẹp thanh nhanh chóng, cải thiện độ tin cậy và giảm nhu cầu bảo trì.

· Đường ray bánh xích điều khiển vô tuyến – Nâng cao tính di động và an toàn.

Công suất khoan

Bđường dây 1540m

Nđường dây 1250m

Hđường dây 780m

Pđường dây 480m

* Độ sâu tính theo lỗ thẳng đứng *

Palăng chính

Công suất dòng đơn:Trống trần 80 kN

Tốc độ đường truyền:Trống trần 40 m/phút

Kích thước cáp: 35mx 16mm

DâyĐường dây

Công suất:1800 m 6 mm WL

1000 m WL 7 mm

Lực kéo dây:trống trần: 11,9 kN

Trống đầy đủ: 3,0 kN

Tốc độ đường truyền: trống trần 114 m/phút

Trống đầy đủ 453 m/phút

Hệ thống cột và thức ăn

Hành trình thức ăn: 3,5 m

Tốc độ nạp: nhanh và chậm, điều khiển thay đổi

Lực đẩy: 59,6 kN

Kéo: 138 kN

Góc khoan: 45 đến 90 độ
Chiều dài thanh kéo: 6,09 m

Đơn vị điện

Hãng sản xuất: Cummins

Model: QSB6.7 Cấp III

Thể tích: 6,7 lít 6 xi-lanh.

Công suất: 153 kW

Vòng/phút: 1800

Loại động cơ: Diesel tăng áp, làm mát bằng nước

Hệ thống điện: 24 V (Alternator 24 V, 95Amp)

Hệ thống thủy lực:

Bơm sơ cấp: 28 MPa – 280 l/phút

Bơm thứ cấp: 20 MPa – 170 l/phút

Bơm phụ: 21,5 MPa – 55 l/phút

Làm mát dầu thủy lực: Không khí

Tốc độ đầu khoan và trục chính

Công suất: động cơ thủy lực, biến tần

Tốc độ/Lùi 4

Truyền động cuối cùng: Truyền động bằng xích im lặng, tỷ lệ 2:5

Trục chính 117 mm (ID)

Tốc độ trục chính: 117-1300 vòng/phút

Mô-men xoắn: Tối đa 5113 Nm

Đầu: Xoay đi (tùy chọn để dịch chuyển sang một bên)

Tùy chọn trình thu thập thông tin

Phương pháp điều khiển Điều khiển từ xa bằng sóng vô tuyến

Tốc độ Tốc độ tối đa 3 km/h

Loại đường ray Hạng nặng, đế đường ray 300 mm

lắp ráp mâm cặp

Kiểu: Mở thủy lực, đóng lò xo

Đường kính trong tối đa: 117 mm

Khả năng giữ: 18 143 kg

Người giữ que

Kiểu: Mở thủy lực, đóng lò xo khí

Đường kính trong tối đa: 210 mm

Khả năng giữ: 15 000 kg

Hỗ trợ đế khoan

Giàn khoan gắn trên rơ-moóc bánh xe 4 x 770 mm

Hỗ trợ: 4 kích thủy lực

Đường kính miếng đệm: 200/230 mm

Chiều dài hành trình: 550 mm

Cân nặng

Loại bánh xe: 7000 kg (Không có cho DH)

Bánh xích gắn 9000 kg

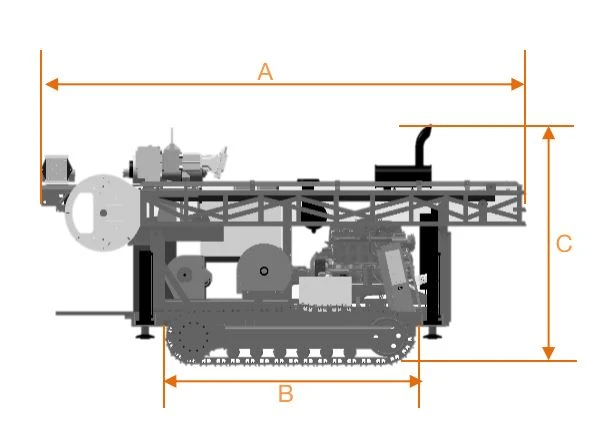

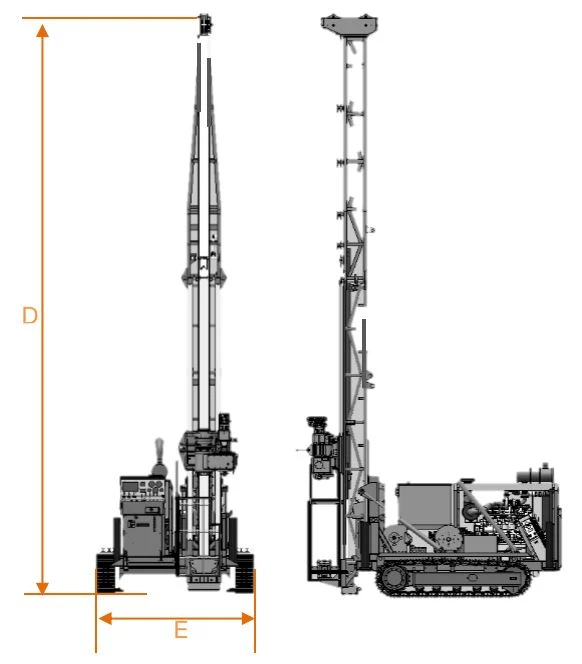

Kích thước (Giao thông vận tải / Địa điểm làm việc)

MỘT: 5150mm

B: 2700mm

C: 2340 mm

Đ : 9650 mm
