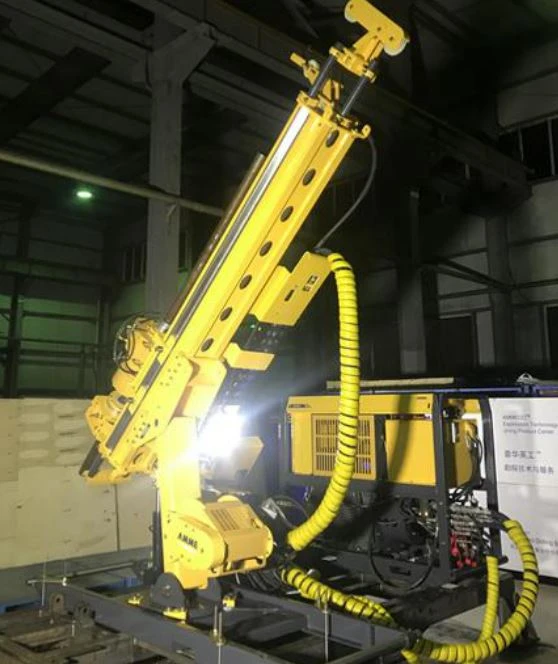

Máy khoan lõi ngầm UMX1000 UMX800

Model: UMX1000 / UMX800

Công suất độ sâu khoan:

BQ (UMX1000/UMX800): 1200m / 960m

NQ (UMX1000/UMX800): 960m / 760m

Trụ sở chính (UMX1000/UMX800): 620m / 520m

Tổng trọng lượng giàn khoan: 2200Kg / 2100Kg

Khả năng sâu phụ thuộc vào ứng dụng khoan và điều kiện địa điểm.

Đặc trưng
* Bộ mâm cặp và bộ xoay 12HH (UMX1000) cổ điển có nguồn gốc từ Canada- mang đến kỳ vọng về độ tin cậy và hiệu suất vượt trội trong ngành. Hộp số tích hợp có hai-điều khiển hai tốc độ và biến thiên hoàn toàn- với hệ thống bôi trơn độc lập giúp tăng khả năng kiểm soát và khoảng thời gian bảo dưỡng dài hơn.
* Giá đỡ thanh truyền, được đồng bộ hóa hoàn toàn với mâm cặp, được vận hành bằng xi lanh thủy lực (mở) và lò xo Nitơ (đóng) có tuổi thọ cao đảm bảo lực kẹp cao và thao tác đóng nhanh cũng như cải thiện khả năng kiểm soát và giảm nhu cầu bảo trì.
* Bộ phận bảo vệ khung cấp liệu cứng nhưng nhẹ giúp ngăn ngừa rủi ro tai nạn. Thật dễ dàng để định vị thủ công tại bất kỳ điểm giữ nào.
* Bảng điều khiển có thiết kế điều khiển-thủy lực{1}}thí điểm được trang bị giao diện-thân thiện với người dùng và các đồng hồ đo giám sát. Các nút và núm xoay được chế tạo tốt để mang lại sự thoải mái cho tay và độ chính xác khi vận hành, mang lại khả năng kiểm soát công thái học tuyệt vời cho giàn khoan, cũng như cải thiện độ an toàn và năng suất.
* Nút-dừng trên bảng điều khiển và giàn khoan đảm bảo hệ thống tắt khẩn cấp trong các tình huống bất ngờ.

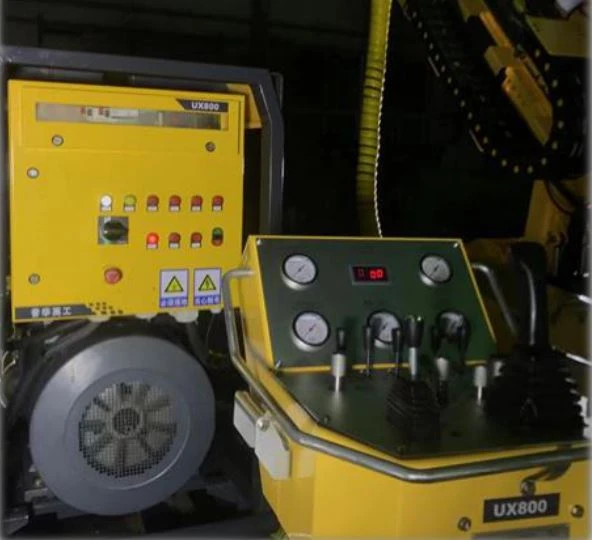

Đơn vị điện

Bộ nguồn tiêu chuẩn là điện, phù hợp cho các ứng dụng ngầm điển hình.
Gói năng lượng phiên bản diesel cũng có sẵn theo nhu cầu ứng dụng cụ thể.
Công suất định mức: 90KW/75KW
Lưu lượng tối đa của bơm chính: 160 l/m
Áp suất tối đa của bơm chính: 300 Bar
Lưu lượng tối đa của bơm dịch vụ: 40,5 l/m
Áp suất tối đa của bơm dịch vụ: 300 Bar
Trọng lượng: 980Kg
LxWxH :1845x790x1380mm

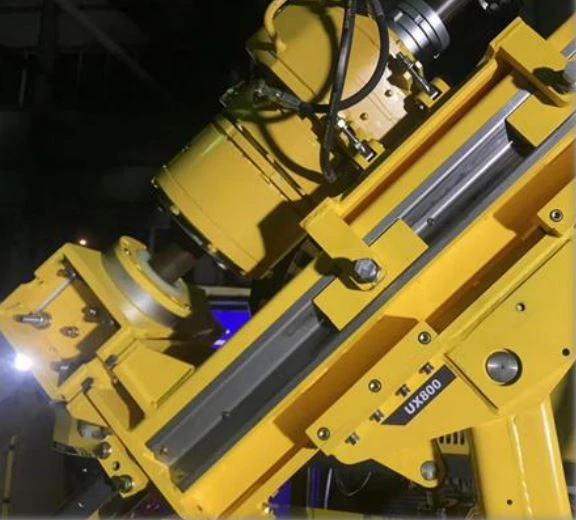

Khung nguồn cấp dữ liệu

Chiều dài cấp liệu: xi lanh 1800mm.
Chiều dài khung cấp liệu: 2900 (mm)
Chiều dài cột mở rộng: 2000 (mm)
Lực đẩy: 89 (kN)
Lực kéo: 89 (kN)
Tốc độ nạp: 0,9 (m/s)

Người giữ que

Giá đỡ thanh được mở bằng thủy lực và đóng áp suất khí.
Trong trường hợp mất áp suất thủy lực, giá đỡ thanh sẽ đóng lại ngay lập tức. Áp suất khí có thể được theo dõi thuận tiện.
Kích thước thanh tối đa: 89mm
Lỗ khoan (không có hàm): 102mm
Đường kính (không có nắp): 170mm
Lực giữ trục: 45kN

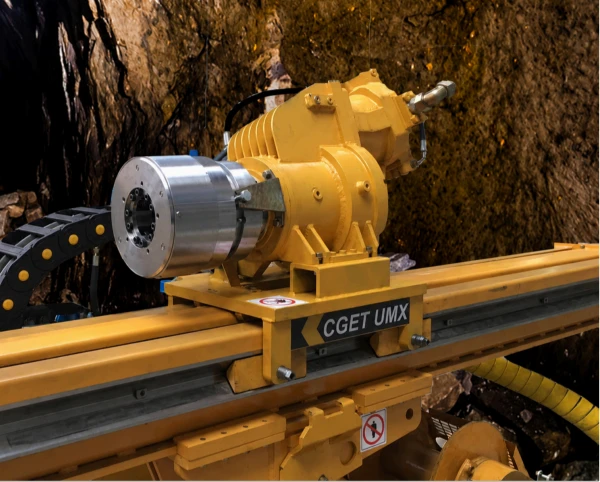

Đơn vị quay

Bộ phận quay có khả năng xử lý các thanh B-H (mâm cặp) và khả năng xử lý các thanh P (phụ). Bộ phận quay bao gồm một động cơ thủy lực, hộp số hai{2}}tốc độ và mâm cặp thủy lực 12 HH. Mâm cặp đóng lại để giữ thanh bằng áp suất thủy lực và mở ra bằng lực lò xo.
Động cơ : 160cc / 110 cc
Vòng quay tối đa (vòng/phút): 1400
Mômen xoắn cực đại(Nm): 2300 Nm /2100 Nm
Đường kính trong trục chính (mm): 101
Lực giữ trục kẹp (kN): 150

Palăng dây (có thiết bị cân bằng WL)

Công suất: 1000m,4,75mm
Kéo tối thiểu: 3600 N (trống đầy đủ)
Kéo tối đa: 9700 N (trống trống)
Tốc độ đường dây tối thiểu: 1,8 m/s (trống trống)
Tốc độ đường truyền tối đa: 4,8 m/s (trống đầy đủ)

Bơm xả (Tùy chọn)

Loại: FMC/AW 1122BCD
Lưu lượng tối đa: 140 l/m
Áp suất tối đa: 70 Bar

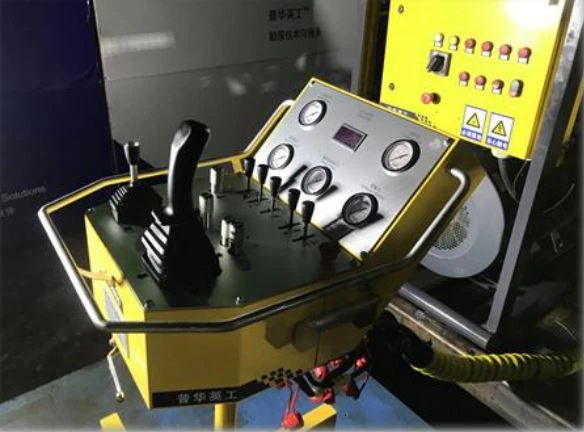

Hệ thống điều khiển

Bảng điều khiển có thiết kế điều khiển-thủy lực{1}}thí điểm, nhỏ gọn và nhẹ.
Bảng điều khiển PHC được trang bị-giao diện thân thiện với người dùng và các thước đo giám sát.
Các nút và núm xoay được chế tạo tốt để mang lại sự thoải mái cho tay và độ chính xác khi vận hành, mang lại khả năng kiểm soát công thái học tuyệt vời cho giàn khoan, cũng như cải thiện độ an toàn và năng suất.
Nút -dừng được thiết lập để dễ dàng truy cập nhằm đảm bảo an toàn khi vận hành.

Số đo & Trọng lượng
